Instuction pour mesurer votre porte de garage
Pour configurer correctement votre porte de garage sectionnelle, quelques mesures simples sont nécessaires.
Munissez-vous d’un mètre ruban ou, idéalement, d’un télémètre laser, et relevez les dimensions directement depuis l’intérieur et l'extérieur du garage.
Toutes les dimensions doivent être indiquées en millimètres (mm).

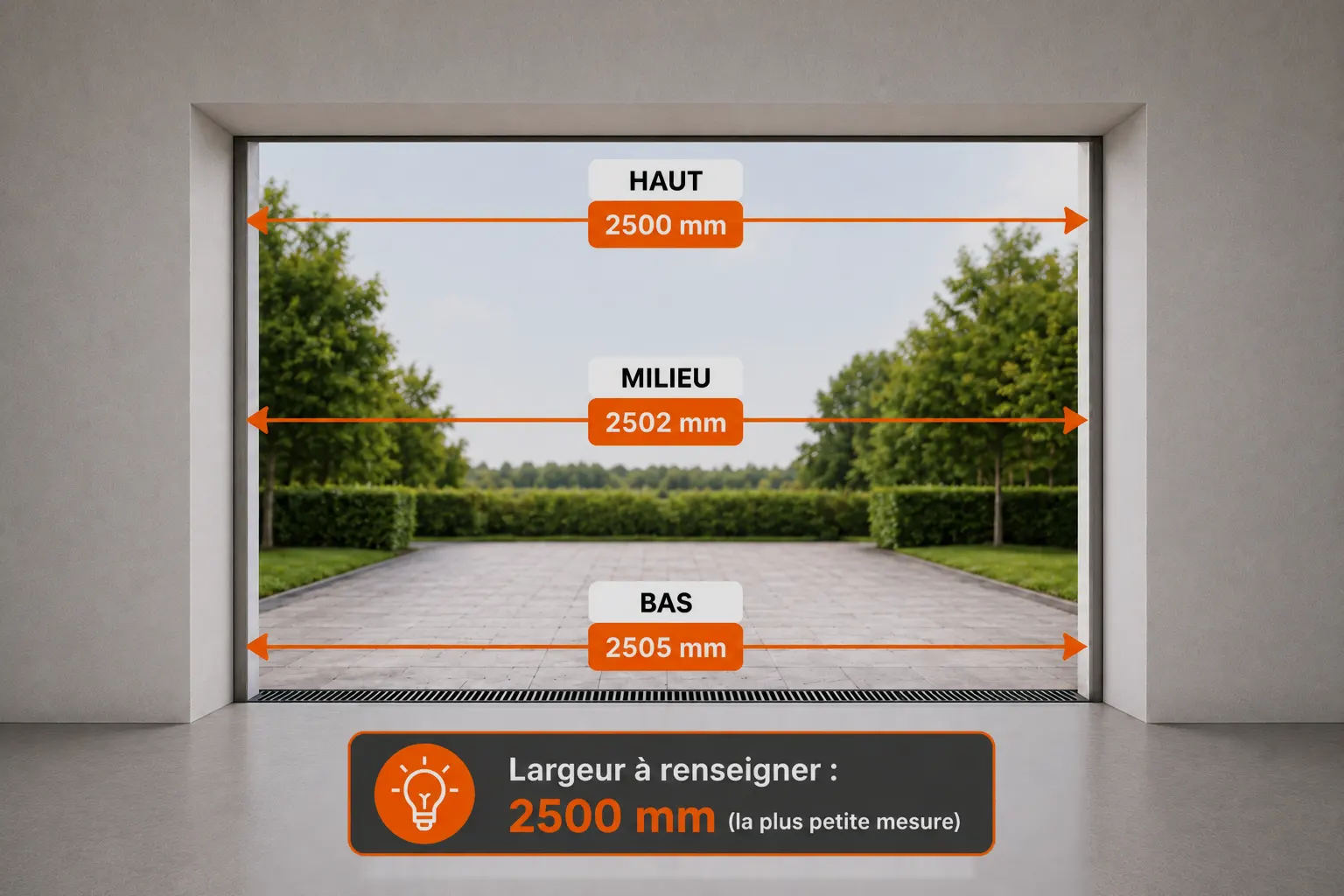

Mesurez la largeur de la baie
La largeur de baie correspond à la largeur libre de l'ouverture de votre garage, entre les deux murs.
Mesurez la largeur à trois endroits :
en bas ;
au milieu ;
en haut.
Si les mesures sont légèrement différentes, indiquez dans le configurateur la plus petite des trois mesures.
Exemple
Bas : 2505 mm
Milieu : 2502 mm
Haut : 2500 mm
Largeur à renseigner : 2500 mm
Cette précaution permet de tenir compte d'une éventuelle maçonnerie qui ne serait pas parfaitement droite.

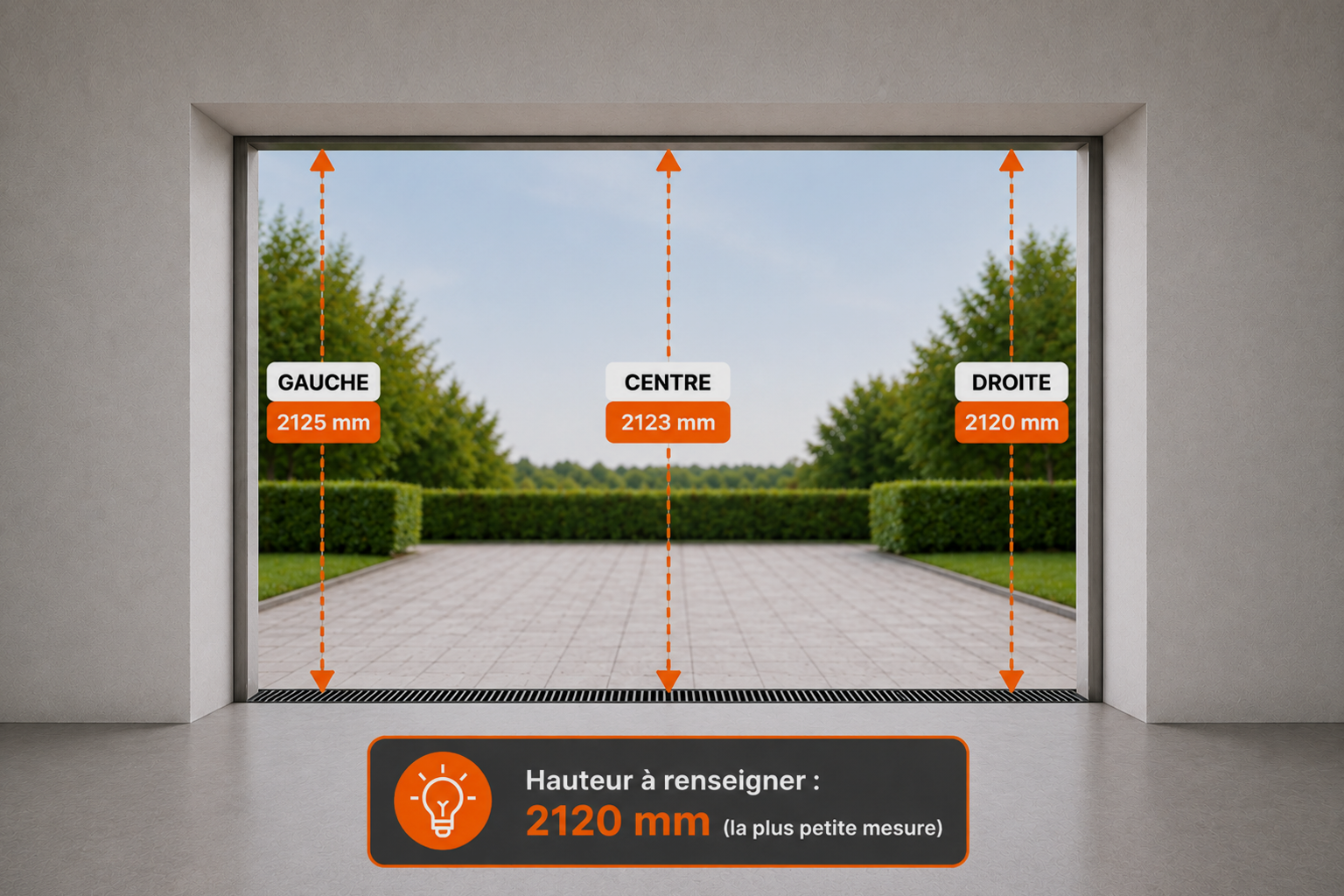

Mesurez la hauteur de la baie
La hauteur de baie correspond à la distance entre le sol fini et le dessous du linteau.
Mesurez la hauteur à plusieurs endroits de l'ouverture, notamment à gauche et à droite.
En cas de différence, retenez la plus petite hauteur.
Exemple
Gauche : 2125 mm
Centre : 2123 mm
Droite : 2120 mm
Hauteur à renseigner : 2120 mm
La mesure doit toujours être prise depuis le niveau du sol fini.
Si votre carrelage, votre chape ou votre revêtement de sol n'est pas encore réalisé, signalez-le lors de votre demande.
Vérifiez maintenant l'espace disponible autour de la baie
Une porte sectionnelle ne se fixe généralement pas directement dans l'ouverture.
Les rails et la structure de la porte viennent se placer derrière la maçonnerie, à l'intérieur du garage. Il est donc important de connaître l'espace disponible à gauche, à droite et au-dessus de l'ouverture.

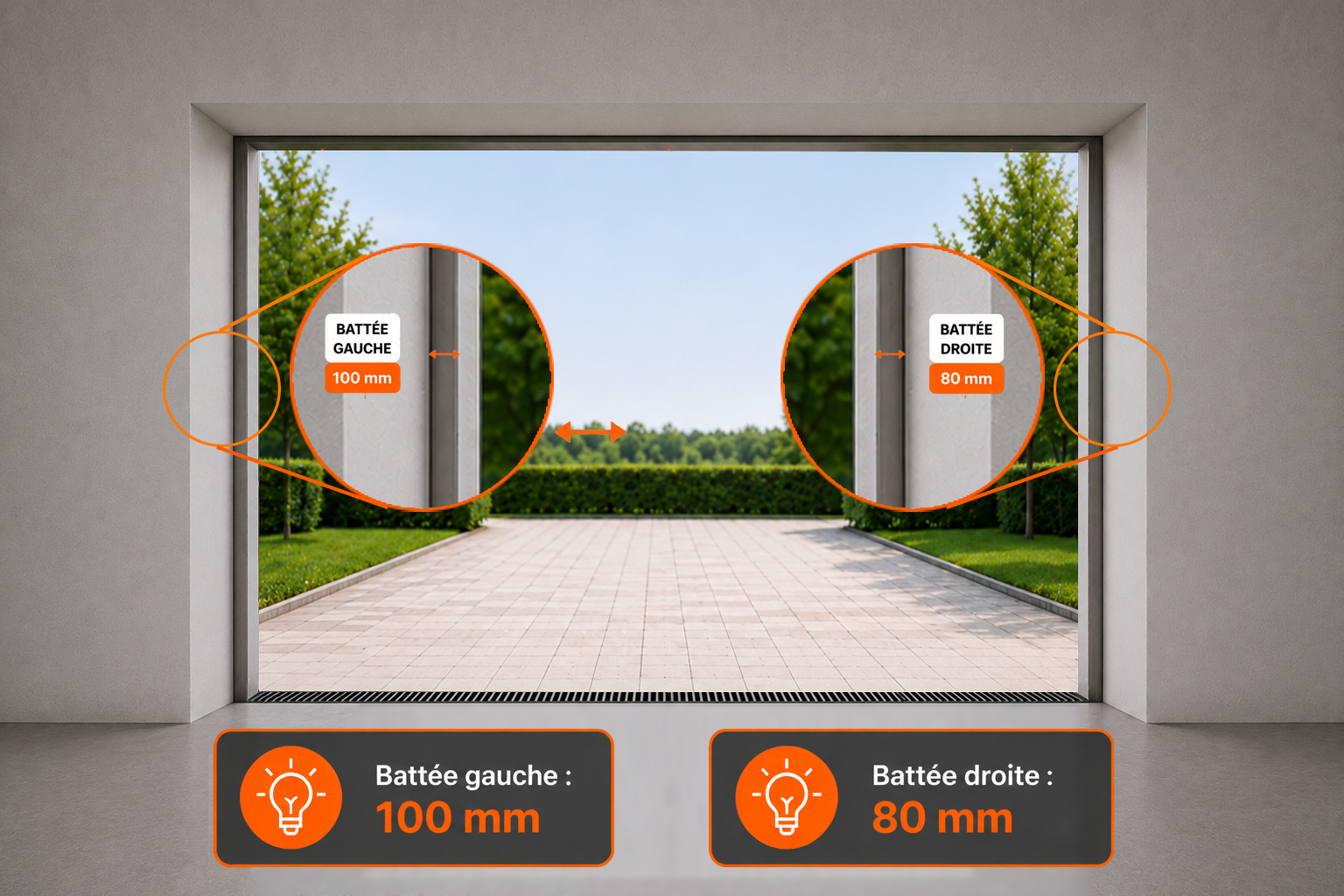

Mesurez les battées latérales
Placez-vous à l'intérieur du garage, face à l'ouverture.
Les battées latérales correspondent aux espaces disponibles à gauche et à droite de l'ouverture, entre le bord de la baie et le premier obstacle présent sur le mur.
Battée gauche :Mesurez la distance entre le bord gauche de l'ouverture extérieur et le premier obstacle situé sur le mur à gauche ou le retour du mur intérieur.
Exemple : 100 mm
Battée droite : Mesurez de la même manière la distance entre le bord droit de l'ouverture et le premier obstacle situé sur le mur à droite ou le retour du mur intérieur.
Exemple : 80 mm

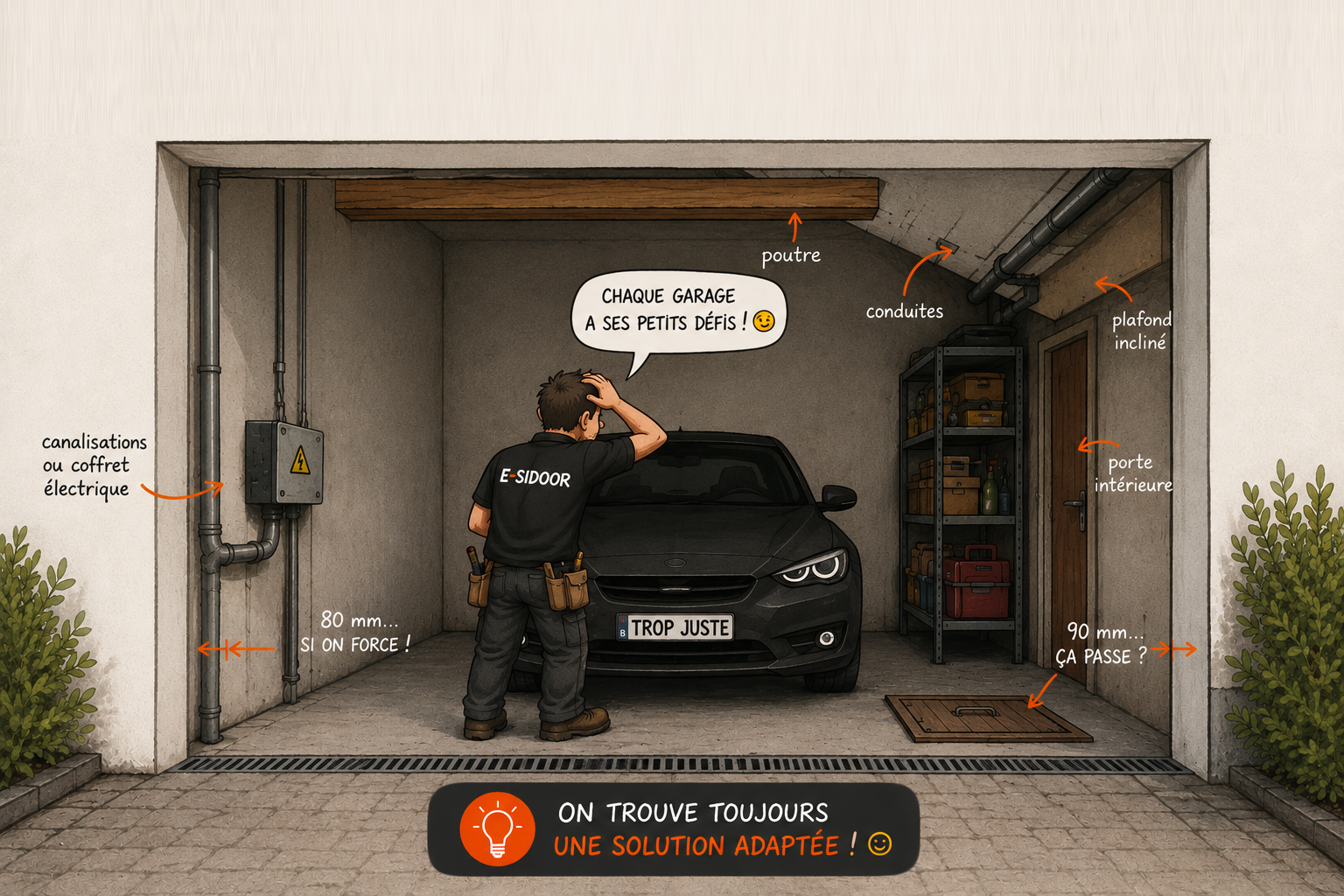

Les obstacles à prendre en compte peuvent notamment être un mur perpendiculaire, une canalisation, un coffret électrique, une poutre ou tout autre élément susceptible d'empêcher la fixation de la structure de la porte.

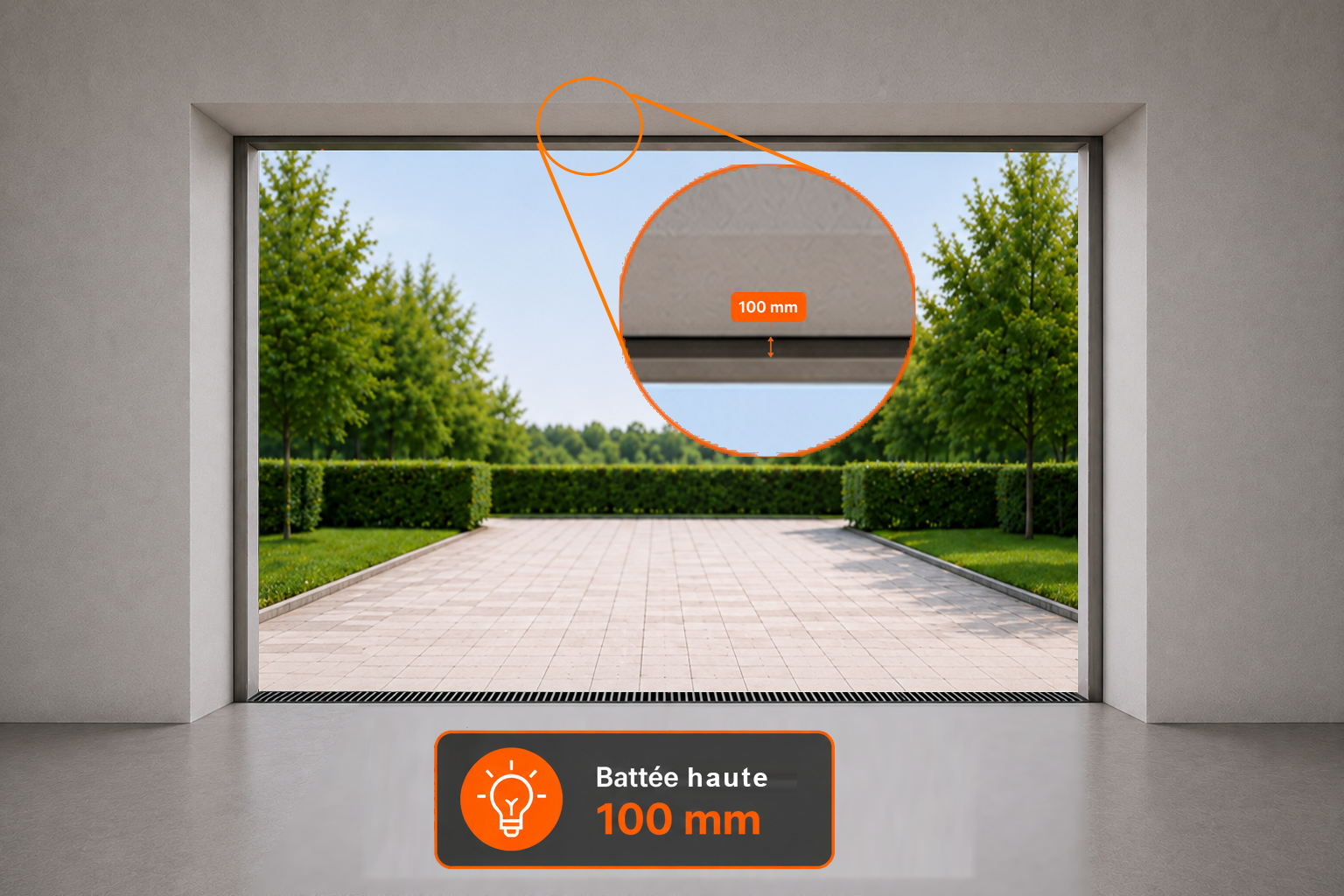

La battée supérieure, également appelée retombée de linteau, correspond à l'espace disponible entre :
le haut de l'ouverture extérieure et le linteau intérieur, le plafond ou le premier obstacle.
Mesurez cette hauteur depuis l'intérieur du garage.
Exemple : 110 mm
Cet espace est particulièrement important car il permet le passage de la porte et de son système de guidage.
Quel espace faut-il prévoir ?
L'espace nécessaire dépend de la gamme de porte et du système de montage sélectionnés.
Le configurateur E-Sidoor analyse les dimensions que vous renseignez et vous propose les solutions compatibles avec votre situation.
À titre indicatif, certaines configurations nécessitent environ :
- 110 mm sur le côté gauche ;
- 110 mm sur le côté droit ;
- 140 mm au-dessus de l'ouverture.
D'autres modèles ou configurations peuvent nécessiter davantage d'espace.
Vous disposez de moins d'espace ? Ce n'est pas nécessairement un problème.
E-Sidoor peut prévoir, selon la situation, un cadre de recouvrement, un kit de rénovation, un faux linteau ou une structure adaptée.
